微孔板消声弯头

发布时间:2012-11-30    点击:
产品说明

一、微孔板消声弯头概述

本消声弯头采用微孔板作吸声材料,具有摩擦阻损失小,工作不起尘类,不怕油雾、水气、高气温气流性等特点,而且适用频率范围宽。

二、微孔板消声弯头选用要点
1. 消声弯头选用主要控制参数消声量、频谱特性、风速、风量、空气阻力(系数)。
2. 消声弯头是利用敷设在气流通道内的多孔吸声材料来吸收声能,降低沿通道传播的噪声。具有良好的中、高频消声性能。
3. 选用的吸声材料和结构除了满足消声性能要求外,还应注意防潮、耐温、防腐、耐气流冲刷等。
4. 消声弯头由于会有二次产尘的缺点,不能用于洁净空调系统。  5. 消声弯头消声效果与风速有关,应按厂家产品样本的动态消声量选用。
6. 为防止再生噪声的影响,消声器空气通道内流速应根据控制噪声级标准的要求确定,阻性消声器一般宜在8m/s以下,****不应宜>12m/s。微穿孔板消声器大风速的情况下(15~20m/s),风阻较大。

三、微孔板消声弯头原理

消声弯头是内衬吸声材料的弯头,对声波有显著衰减作用。声衰减由三部分组成:近轴向波在弯头壁的吸收和反射,以及近轴向波的能量在拐弯时转变为斜向波的能量而被吸声材料有效吸收。在矩形截面管中插入一直角消声弯头,而在弯头两侧各加铺吸声衬垫,长度为2至4lz(lz是管截面的特征宽度),则高频的插入损失比同样长度的衬垫直管的插入损失要高10dB。所谓高频,即 ,高于管道截至频率的频率。消声弯头在低频的作用,与同样长度的衬垫直管差不多,没有附加的插入损失。

四、微孔板消声弯头参数

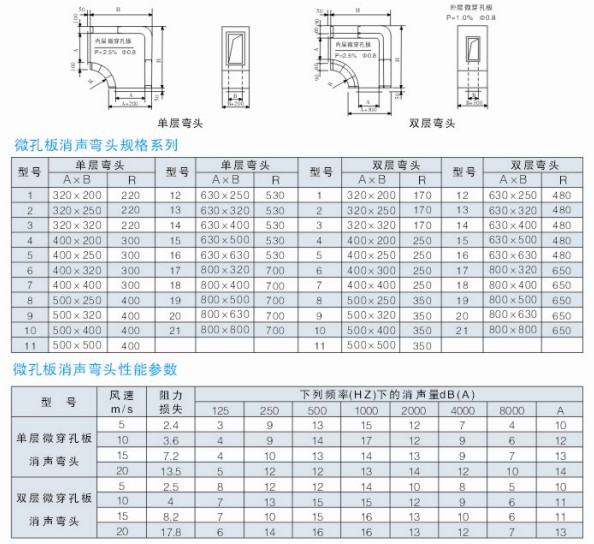

微孔板消声弯头外形图及参数
