一、方形风管止回阀概述
用于风管出口、防止气流倒流；
风管内风速不小于8m/s；
两种安装方式：水平式、垂直式；
二、方形风管止回阀结构特点：
1、阀瓣关闭快速，水锤压力小；
2、水平管道或垂直管道均可使用，安装方便；
3、流道通畅、流体阻力小；
4、动作灵敏、密封性能好；
5、阀瓣行程短、关阀冲击力小；
6、整体结构、简单紧凑、造型美观；
7、使用寿命长、可靠性高。

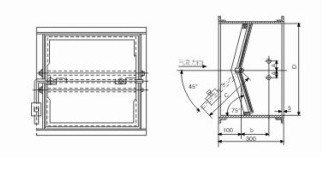

三、方形风管止回阀尺寸规格
.jpg)
.jpg)
注：
1、本阀装置的目的是风机停转时防止气体倒流。
2、本阀装置范围，要求风管中风速不能小于8米/秒
3、本图安装方式为水平式，垂直式安装不用重锤，订货时应注明安装方式。
